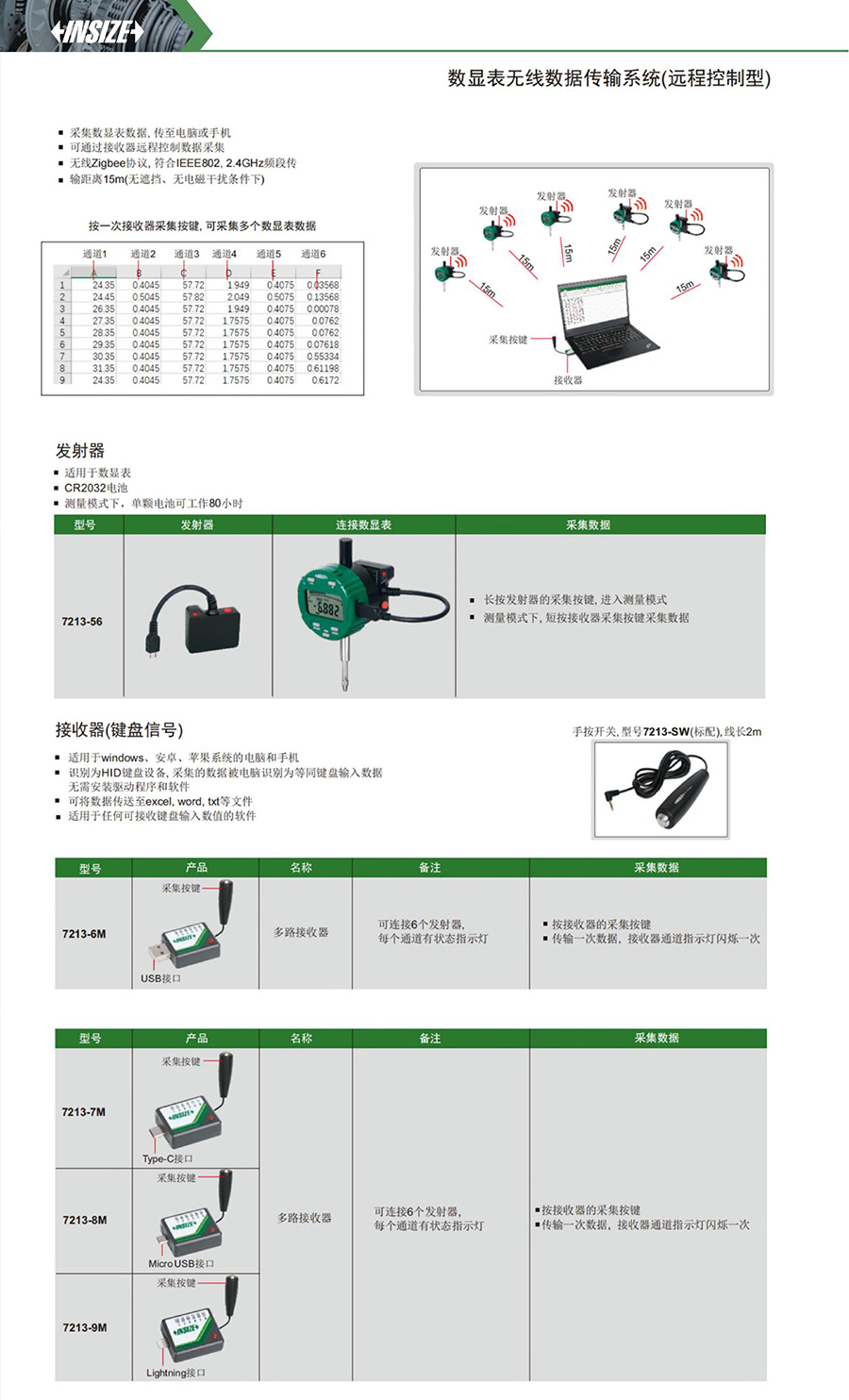

数显表无线数据传输系统(远程控制型)

产品描述

英示测量数据传输解决方案实现卡尺、千分尺、数显表、测高仪、硬度计等各类数显量具量仪测量数据自动采集至电脑、平板、手机终端, 完成测量数据无纸化记录、统计分析与系统对接, 适配车间质检、实验室检测等场景, 打通测量端到业务系统的数据链路, 为制造业质量数字化提供基础能力。整套方案由硬件传输部件与配套软件两大部分组成。

1、硬件组成

硬件分为有线传输、无线传输两大类别, 硬件主要包含发射器、接收器、数据传输线、采集配件。

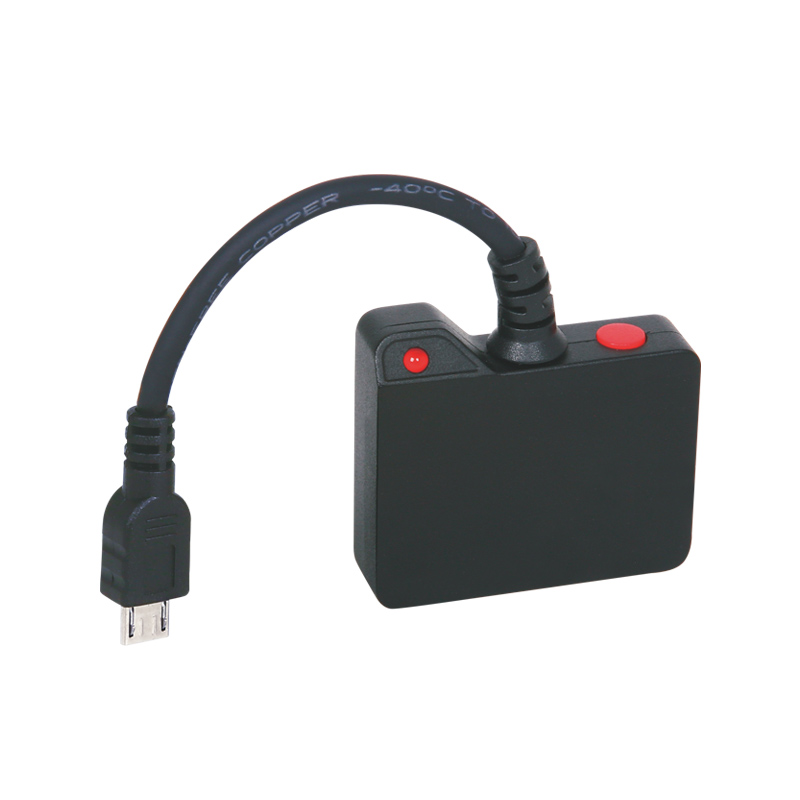

1. 发射器: 分为外置发射器、一体式发射器、量具内置无线模块三类, 安装/连接在数显量具上, 负责读取量具测量数值并向外发送数据; 供电普遍采用CR2032纽扣电池, 测量模式下单颗电池可支持80小时工作, 可完成40万次以上数据传输。

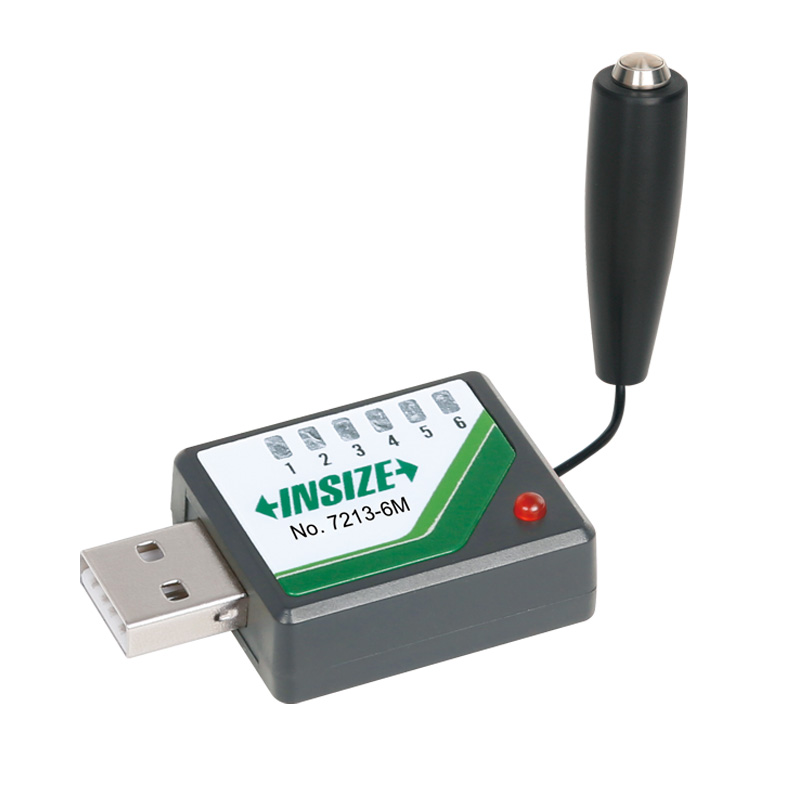

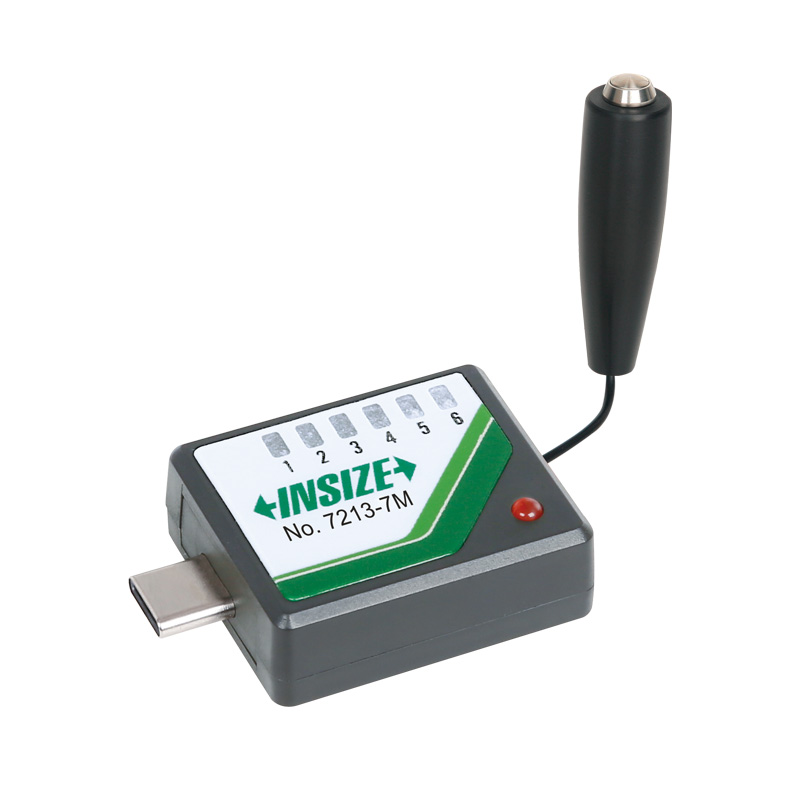

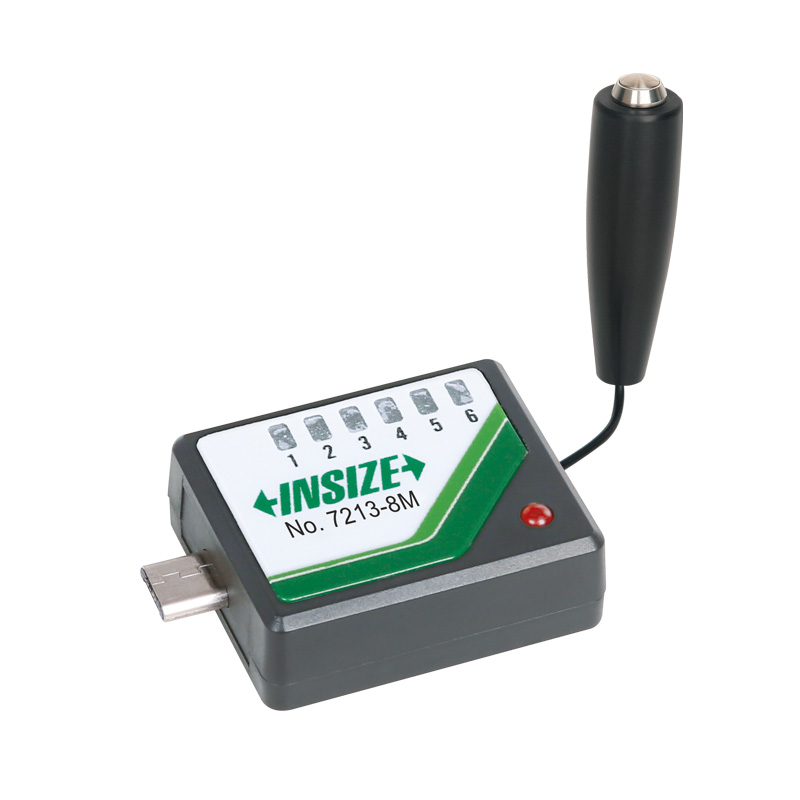

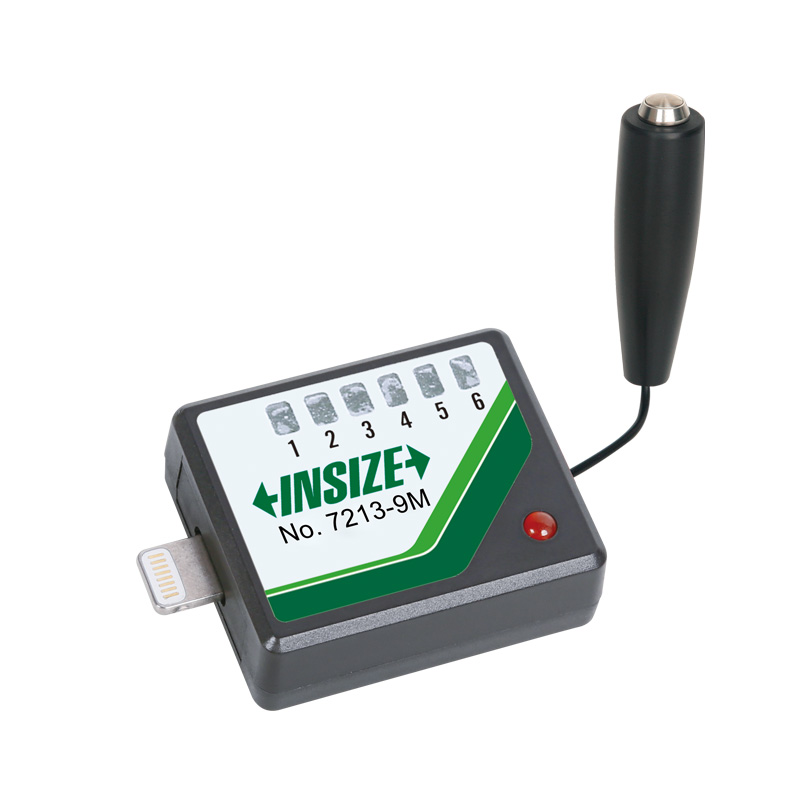

2. 接收器: 接收发射器发出的测量数据, 转换为电脑/手机可识别信号, 接口包含USB、Type-C、Micro-USB、Lightning; 支持USB HID键盘和USB虚拟串口通信; 支持RS485通信(Modbus-RTU协议)。键盘信号接收器无需驱动, 即插即用; 串口接收器适合软件深度对接, 二次开发; RS485 型号支持对接PLC工业设备。7213/7306远程控制型接收器支持外接采集开关, 一键批量采集多路数显表数据, 单接收器最多可对接6-16个发射器, 视具体型号而定。

3. 采集配件: 脚踏开关、无线中继器。脚踏开关解放双手, 适合流水线作业; 中继器用于延伸无线传输距离, 无需配置, 上电即可使用。

4. 有线传输线(7302键盘信号、7305串口信号系列): 无需发射器, 线缆直接连接量具与电脑USB口, 采集盒带有采集按键与状态指示灯, 支持采集按键、脚踏开关、量具本体DATA按键三种触发采集方式, 适配工位固定、不适合无线的工况。

2、软件组成

配套软件分为采集工具、图纸解析软件、数据分析管控平台、移动端APP四类。

1. 7318数据采集软件: 基础采集工具, 接收有线/无线数据, 模拟键盘输入定向写入Excel、TXT、MES、ERP、QMS, 兼容RS232、USB、无线、蓝牙、TCP/IP多接口。

2. 7339 CAD图纸解析软件: 读取dwg/dxf图纸, 自动提取尺寸、公差, 生成检验计划, 导出Excel检测参数。

3. 7349单机版、7317系统版、7348网页版质量数据分析平台: 实现检测计划管理、图纸引导测量、SPC统计分析(CPK、PPK、各类控制图)、超差报警、质量报表导出; 7348支持多车间集团化部署网页访问, 可二次开发对接企业业务系统。

4. 测量数据管理APP(移动端): 适配安卓、iOS手机平板, 连接蓝牙量具/蓝牙发射器, 实时采集、公差预警、趋势可视化, 支持PDF/Excel/JPEG导出报表, 空旷环境有效传输距离约10米。

产品性能及特点

1. 量具兼容性广: 支持90%以上英示全系列量具, 覆盖卡尺、千分尺、数显表、测高仪、粗糙度仪、硬度计、电子秤、气动量仪等; 其他品牌数显量具, 可选配对应规格外置发射器适配。

2. 多终端多操作系统适配: 硬件支持Windows、安卓、鸿蒙、iOS; 电脑、平板、手机均可作为采集终端。

3. 多种通讯模式灵活可选: HID免驱快速采集、串口深度软件采集、RS485对接PLC, 有线/无线按需选型。

4. 丰富配套软件, 覆盖从简单采集到集团级平台: 从基础Excel定向采集、图纸解析、单机数据分析到网页版集团平台完整产品线, 小到大不同规模企业均可匹配对应软件, 支持二次开发与API对接。

5. 无线方案部署简单: 配对记忆, 发射器接收器配对完成后上电自动连接, 无需复杂配置; 中继器即插即用扩展传输距离。

6. 低功耗设计: 无线发射器使用普通CR2032纽扣电池, 电池更换简单, 使用寿命长。

7. 远程同步采集能力: 远程控制型无线系统支持接收器侧一键批量采集多个数显表, 适配工装多测点同步测量的特殊工况。

产品及技术优势(产品)

(参见产品性能及特点)

选择英示数据传输和管理解决方案的核心理由

1、方案完整, 覆盖不同规模企业需求: 软硬一体化, 从小型工位简易采集, 到集团多车间集中质量管控均有对应产品型号, 企业可按需选配, 无需被迫采购多余功能。

2、硬件产品线丰富, 适配复杂工业工况: 包含有线、普通无线、远程一键多表同步采集、RS485PLC对接等多种硬件方案; 脚踏开关、无线中继器等配套配件齐全, 可应对狭小工装、巡检移动、老旧车间免布线、自动化对接等特殊现场。

3、软件能力全面, 功能链条完整: 支持基础Excel定向采集、CAD图纸解析生成检测计划、图纸引导测量、SPC统计分析、超差预警、质量报告输出; 提供单机、客户端、网页集团平台多种形态, 支持API二次开发对接MES/ERP/QMS。

4、量具兼容性强, 多终端系统兼容: 可适配绝大多数英示量具, 其它品牌量具可增配外置发射器实现采集; 支持Windows、安卓、鸿蒙、iOS, 电脑、平板、手机均可作为采集终端。

5、对比国产同类产品: 特殊工况硬件与高阶软件能力突出: 国产竞品大多局限基础采集, 本方案具备远程多表同步采集、图纸解析、完整SPC平台等差异化能力。

6、对比进口同类产品: 成本可控+本地化服务优势: 避免进口产品软硬件高昂溢价; 国内本地化技术支持, 可提供现场调试、操作培训, 二次开发服务响应更及时。

7、切实解决制造业质检痛点: 消除人工抄录带来的错记、漏记问题; 实现测量数据电子存储与多维度追溯; 超差实时预警, 降低不良品流出风险, 助力车间无纸化质检与数字化改造。

核心技术参数

1、通过无线或有线传输方式, 将测量数据传至电脑或手机;

2、无线传输基于IEEE802标准的无线通讯协议, 2.4GHz频段, 传输速率高;

3、数据传输准确、稳定, 丢包率小于3‰;

4、每个发射器或数据线都有唯一的ID码, 输出数据可设置为前置符, 用于识别数据源。

标准配置

(按实际需求选择)

可选配置

(按实际需求选择)

产品使用环境要求

硬件使用环境

1、无线传输环境: 标称传输距离15米, 为无遮挡、无强电磁干扰环境下参数; 金属工装、金属柜体、电机变频器等电磁干扰源、墙体遮挡会缩短实际有效传输距离; 现场金属环境建议缩短收发距离或加装中继器。

2、供电环境: 无线接收器、中继器USB 5V供电; 有线采集盒依靠USB口供电。工业现场USB接口避免电压不稳, 电压波动会造成接收器识别异常。

3、温湿度: 发射器跟随量具本体环境条件, 可跟随量具在车间常规温湿度使用; 接收器尽量避免直接暴露在切削液大量喷淋、高粉尘环境, 必要时做防护。

4、安装要求: 无线发射器安装避免被金属完全包裹遮挡天线; 有线传输线缆避免碾压、尖锐切割损伤线材。

5、电池环境: 无线发射器使用CR2032纽扣电池, 高温环境会缩短电池续航时间。

软件运行环境

软件主要适配windows系统, APP适配安卓和ISO系统。

英示与竞品的对比

FAQ常见问题答疑

Q1: 接收器应选择串口信号还是键盘信号?

A: 根据使用场景选择:

数据需直接录入Excel、Word等支持键盘输入的软件, 选键盘信号接收器, 免驱动免插件, 配置简单, 最多接入12路发射器;

需要软件适配、二次开发场景; 或需要指定输入范围时, 可选择串口信号接收器, 数据更灵活, 最多接入16路发射器。

Q2: 发射器指示灯常亮, 无法传输是什么原因?

A: 电池电量不足, 及时更换电池。

Q3: 应该选择内置无线传输还是外置发射器?

A: 外置传输传输距离远15m, 分体式设计, 一个发射器可用于多个量具交叉使用;

内置无线传输距离稍近10m, 整体性好, 方便单手操作, 可继承设备防尘防水性能。
