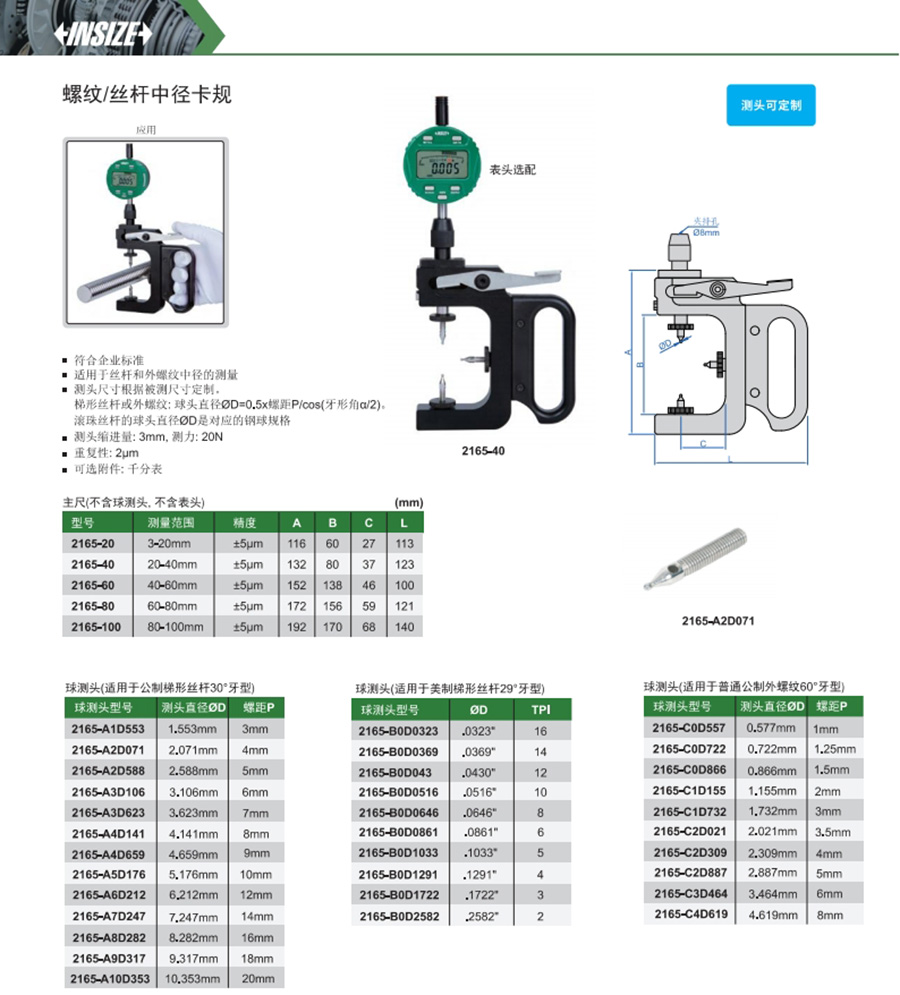

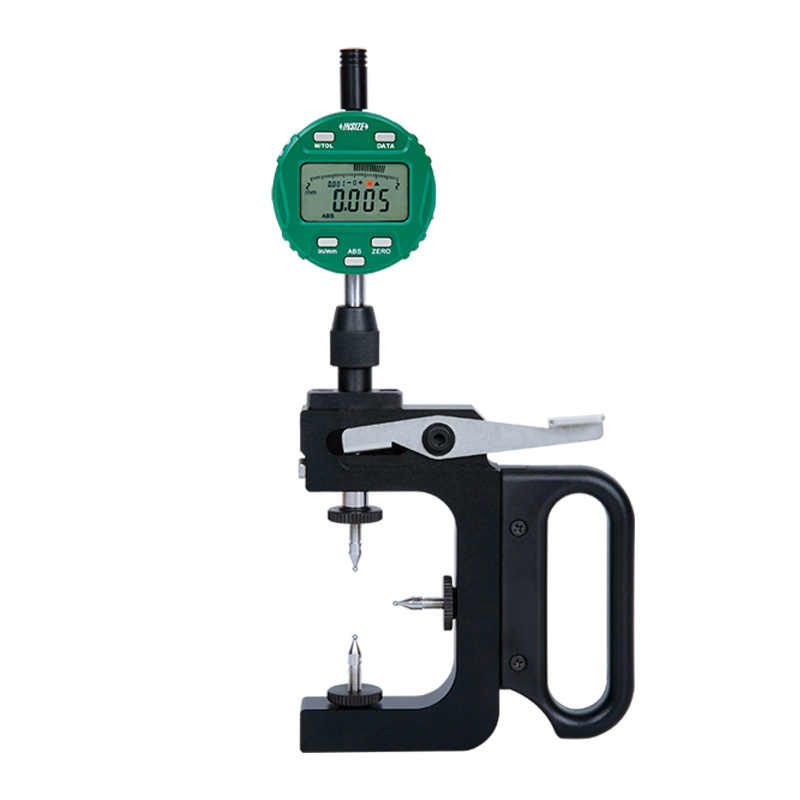

螺纹/丝杆中径卡规
型号: 2165
符合企业标准
适用于丝杆和外螺纹中径的测量
测头尺寸根据被测尺寸定制: 梯形丝杆或外螺纹: 球头直径∅D=0.5x螺距P/cos(牙形角α/2)；滚珠丝杆的球头直径ØD是对应的钢球规格
测头缩进量: 3mm, 测力: 20N
重复性: 2μm
| 型号 | 测量范围 | 精度 |
|---|---|---|
| 2165-20 | 3-20mm | ±5μm |
| 2165-40 | 20-40mm | ±5μm |
| 2165-60 | 40-60mm | ±5μm |
| 2165-80 | 60-80mm | ±5μm |
| 2165-100 | 80-100mm | ±5μm |
