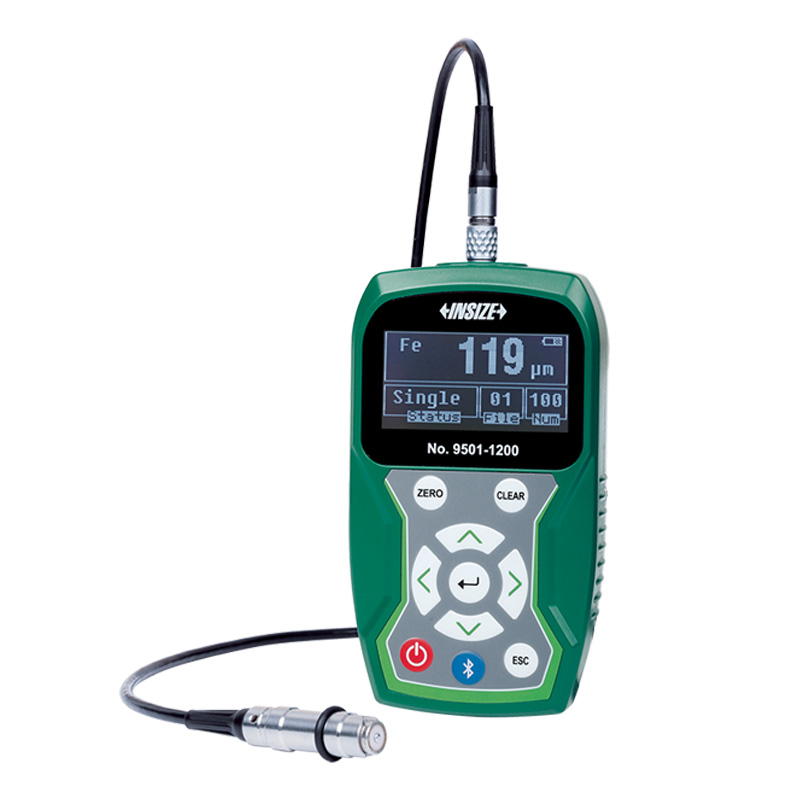

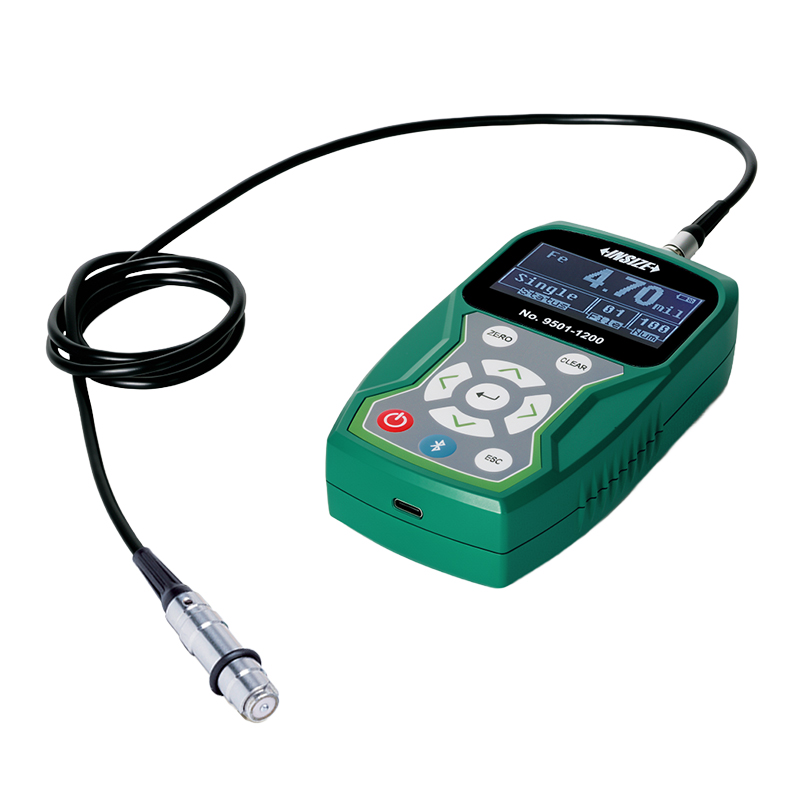

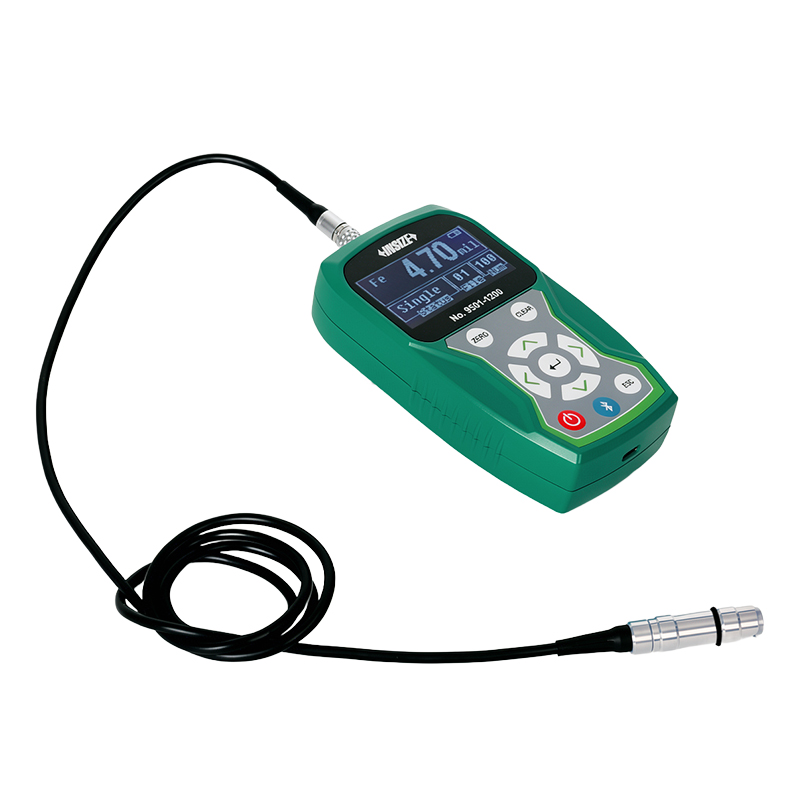

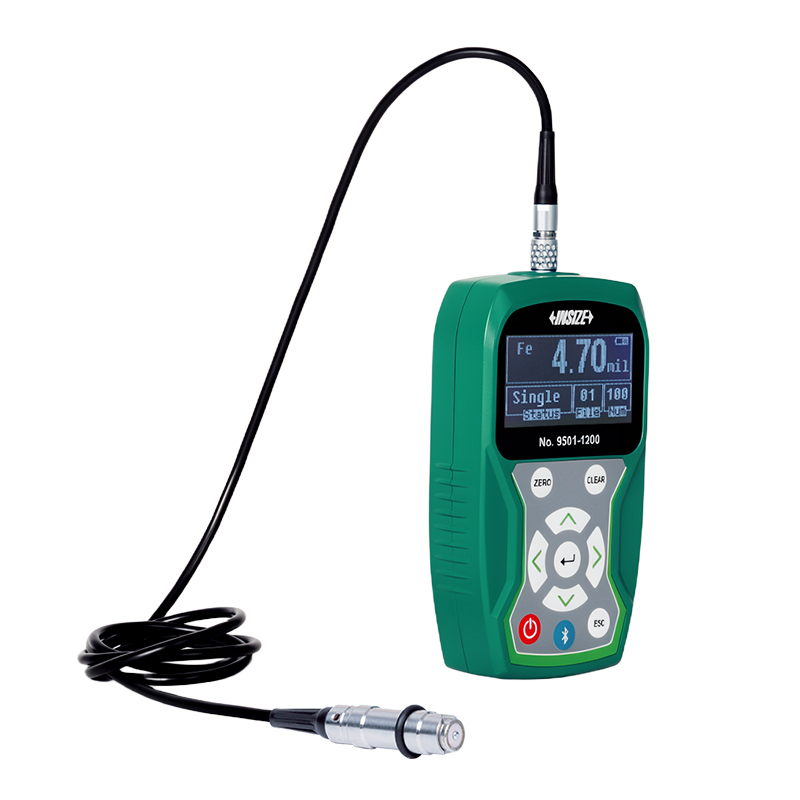

分体式涂层测厚仪 (标准型)

产品描述

英示(INSIZE)涂层测厚仪产品线覆盖一体式、分体式两大品类, 针对不同工业场景的涂层厚度检测需求提供分层级解决方案。其中9501系列分体式涂层测厚仪是面向工业质检场景的主力型号, 采用模块化探头设计, 兼容磁感应与涡流两种测量原理, 覆盖磁性、非磁性两类基体的涂层检测需求。

该系列分为两大版本: 基础款内置蓝牙传输, 升级款内置无线传输; 按标配探头又分为磁感应款(9501-1200/1200WL)与涡流款(9501-1200N/1200NWL), 并支持管壁测量、大量程等专用探头拓展, 可适配从常规批量抽检到特殊工况检测的多元需求, 是一套标准化的工业涂层厚度检测解决方案。

产品性能及特点

测量性能:

常规探头测量范围0~1250μm, 大量程探头可达10000μm; 分辨率在100μm以下为0.1μm, 100μm及以上为1μm; 精度符合国家计量检定规程, 覆盖B级、C级精度要求。

模块化探头体系:

标配磁感应或涡流探头, 可选配管壁测量探头、大量程探头, 用户可根据检测需求灵活搭配, 无需重复采购主机。

分体式便携设计:

主机尺寸135×77×32mm, 净重172g, 主机与探头分离, 可灵活伸入狭小空间测量; 两节5号电池供电, 无需外接电源, 适配移动巡检。

智能数据管理:

内置600组数据存储容量, 支持连续/单次两种测量模式, 自动计算统计参数, 支持上下限超差报警, 减少人工判断误差。

双版本传输方案:

基础款内置蓝牙, 升级款内置无线传输, 均支持直连电脑导出Excel数据, 适配不同企业的数据管理与信息化需求。

产品及技术优势

1、硬件优势

● 蓝牙/无线传输数据到Excel;

● 分体式设计, 支持多种类型探头, 适合多种复杂场景测量需求;

● 探头损坏直接换探头, 不用更换整机, 维护成本低

2、软件优势

● 实时显示测量结果, 判定超限与否;

● 可统计平均值, 极值, 标准差;

● 电脑软件可显示实时测量结果, 读取历史数据, 导出数据报告。

选择英示9501系列分体式涂层测厚仪解决方案的核心理由

计量合规, 精度可溯源

产品符合涂层测厚仪国家计量检定规程, 最高可达B级精度, 最小分辨率达0.1μm, 标配标准片与对零块, 测量数据稳定可溯源, 能够满足工厂制程质检、第三方计量检定、质量体系审核的合规性要求, 从源头保障质检数据的法律效力与有效性。

模块化设计, 全工况覆盖

一台主机可兼容磁感应、涡流、管壁专用、大量程四类探头, 覆盖钢铁、铜铝等磁性/非磁性两大类基体, 适配平面、曲面、沟槽、管壁、厚涂层等复杂工况, 替代多台单一功能设备, 有效降低企业重复采购与管理成本。

分体灵便, 移动适配性强

主机与探头分离设计, 可深入狭小缝隙、管道内壁等一体式设备无法触及的区域测量; 机身净重仅172g, 两节5号电池即可供电, 无需外接电源, 车间巡检、户外现场验货均可轻松应对, 场景适应性显著优于固定一体式设备。

智能数据管理, 大幅提效降负

内置 600 组数据存储, 自动完成平均值、标准差、极值统计, 支持上下限超差自动报警; 提供蓝牙基础款与无线升级款双版本, 均可直连电脑软件, 一键导出Excel报表, 省去人工抄录、手动统计的重复劳动, 批量抽检效率提升显著。

均衡性突出, 服务落地性强

产品定位中端工业级, 相比高端进口品牌采购与维护成本更低, 相比低端国产设备精度与长期稳定性更有保障; 配套完善的本地化服务体系, 可提供校准指导、配件供应与技术支持, 售后响应更高效, 综合投入产出比更优。

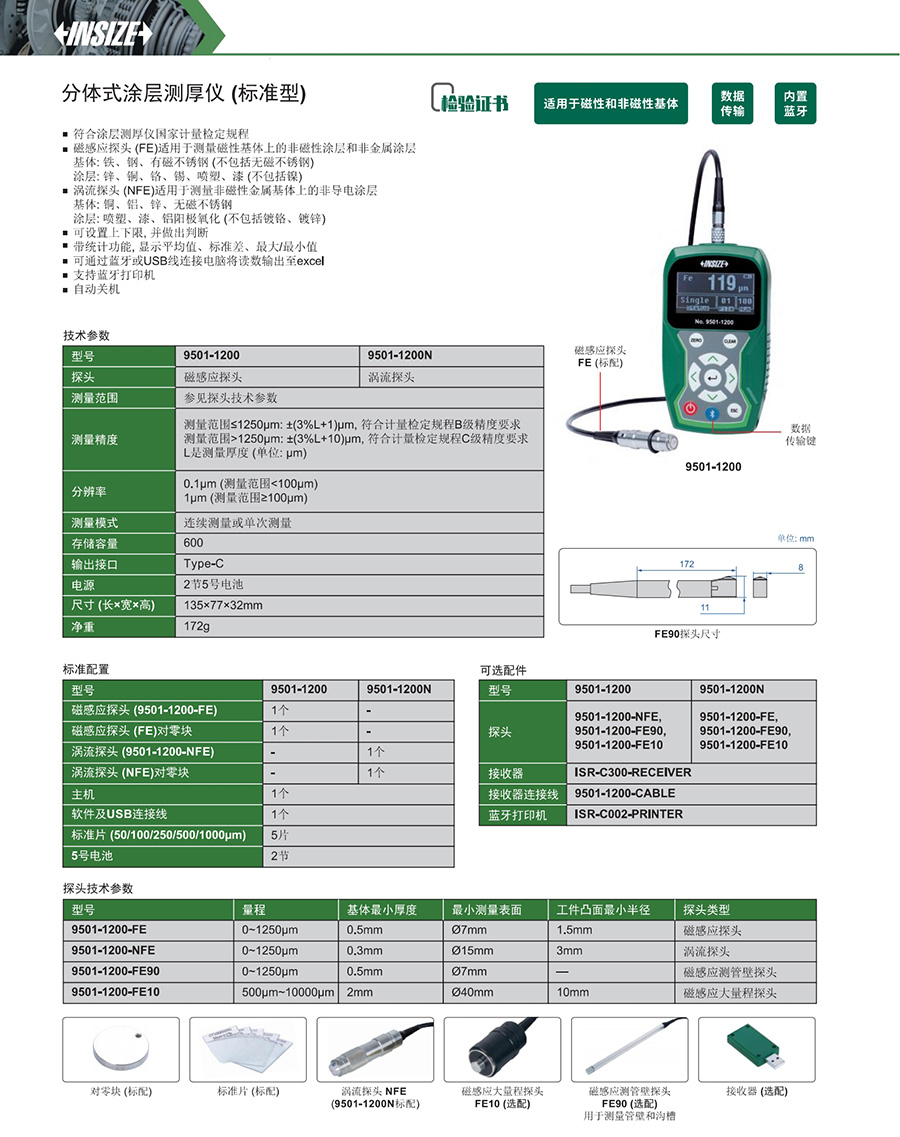

核心技术参数

标准配置

可选配置

产品使用环境要求

使用条件:

1.工件基体要求

磁感应探头: 仅适用于铁、钢、有磁不锈钢等磁性基体, 常规探头要求基体最小厚度≥0.5mm, 大量程探头要求基体最小厚度≥2mm。

涡流探头: 仅适用于铜、铝、锌、无磁不锈钢等非磁性金属基体, 要求基体最小厚度≥0.3mm。

2.测量表面要求

常规磁感应探头最小测量表面直径≥7mm, 工件凸面最小半径≥1.5mm;

涡流探头最小测量表面直径≥15mm, 工件凸面最小半径≥3mm;

测量表面应保持清洁, 避免油污、锈蚀、凸起杂质影响探头接触精度。

3.环境条件要求

适用于常规工业现场环境, 应避免强磁场、强电磁干扰区域, 防止干扰磁感应与涡流信号, 造成测量偏差;

避免探头剧烈撞击、长时间置于高湿高腐蚀环境, 保护探头线圈与机身电路。

4.供电条件

采用2节5号电池供电, 无外接电源限制, 可适配户外、高空等无供电场景, 支持自动关机功能降低功耗。

软件运行环境

可选配产品适配的Windows软件使用, 需装载在Windows 7及以上版本电脑系统运行。

英示与竞品的对比

FAQ常见问题答疑

Q1: 磁感应(FE)和涡流(NFE)探头怎么区分, 能不能通用?

A: 磁感应探头(FE)适用于测量磁性基体上的非磁性涂层和非金属涂层:

- 基体: 铁、钢、有磁不锈钢(不包括无磁不锈钢);

- 涂层: 锌、铜、铬、锡、喷塑、漆(不包括镍)。

涡流探头(NFE)适用于测量非磁性金属基体上的非导电涂层:

- 基体: 铜、铝、锌、无磁不锈钢;

- 涂层: 喷塑、漆、铝阳极氧化(不包括镀铬、镀锌)。

Q2: 曲面工件直接用平面标准片校准行不行?

A: 不行。建议使用薄膜标准片在同曲率的无涂层基材样件上校准后进行测量。

Q3: 工件温度很高, 能不能直接测?

A: 不建议高温直接测量。

温度会影响探头传感器, 造成偏差; 建议工件冷却至室温再检测。

Q4: 是否有边缘效应: 靠近工件边缘读数不准?

A: 探头距离工件边缘过近, 磁场/涡流会泄露, 会导致读数失真; 测点需保证离边缘足够距离。
