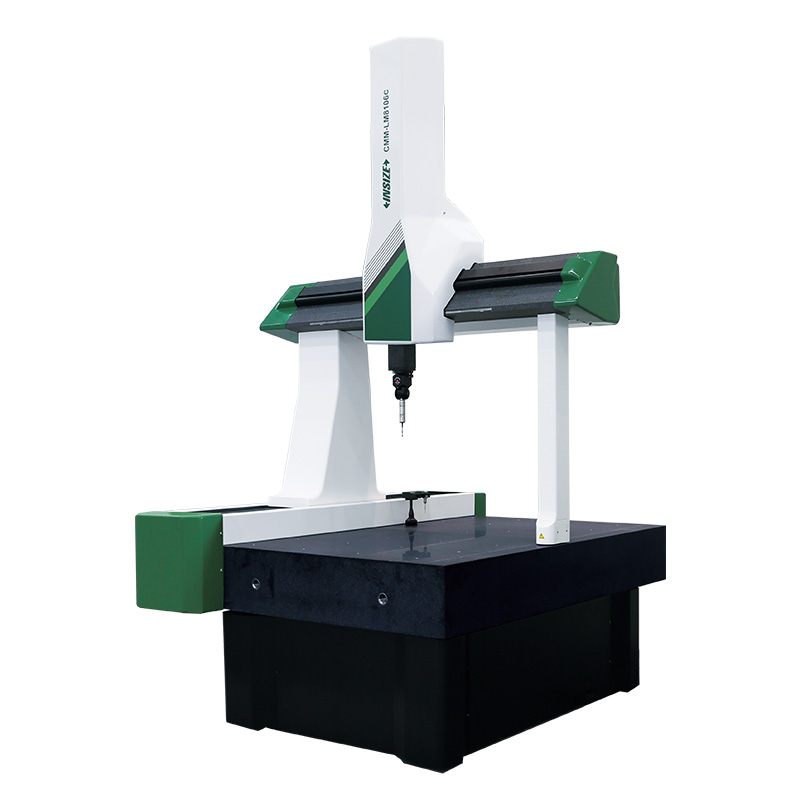

三坐标测量机(小尺寸)
型号: CMM-LM/LE系列
符合坐标测量机国家计量校准规范主机特点
经典桥式结构, 整体式工作台
高精度空气轴承, 环抱式设计
独特的Z轴防扭矩设计, 减小旋转误差
精密光栅系统, 包含光栅和读数头
UCC控制系统, 包含控制箱和手操器
探测系统, 包含测座、测头和测针
软件基于DMIS标准设计开发, 具有优异的兼容性和通用性
几何元素测量形状和位置公差评定
与主流CAD系统双向数据传递, 完全的图形化显示
| 型号 | 测量范围 | 精度 | 类型 | 探测系统 |
|---|---|---|---|---|
| CMM-LM564A-Y | 500×600×400mm | ±(2.3+L/250)μm | LM系列 | MH20i/TP20 |
| CMM-LM564B-Y | 500×600×400mm | ±(2.3+L/250)μm | LM系列 | PH10T/TP20 |
| CMM-LM686A-Y | 600×800×600mm | ±(2.6+L/250)μm | LM系列 | MH20i/TP20 |
| CMM-LM686B-Y | 600×800×600mm | ±(2.6+L/250)μm | LM系列 | PH10T/TP20 |
| CMM-LM686C-Y | 600×800×600mm | ±(2.1+L/250)μm | LM系列 | PH10M/SP25M |
| CMM-LM8106A-Y | 800×1000×600mm | ±(2.7+L/250)μm | LM系列 | MH20i/TP20 |
| CMM-LM8106B-Y | 800×1000×600mm | ±(2.7+L/250)μm | LM系列 | PH10T/TP20 |
| CMM-LM8106C-Y | 800×1000×600mm | ±(2.2+L/250)μm | LM系列 | PH10M/SP25M |
| CMM-LM8126A-Y | 800×1200×600mm | ±(2.7+L/250)μm | LM系列 | MH20i/TP20 |
| CMM-LM8126B-Y | 800×1200×600mm | ±(2.7+L/250)μm | LM系列 | PH10T/TP20 |
| CMM-LM8126C-Y | 800×1200×600mm | ±(2.2+L/250)μm | LM系列 | PH10M/SP25M |
| CMM-LM8156A-Y | 800×1500×600mm | ±(2.7+L/250)μm | LM系列 | MH20i/TP20 |
| CMM-LM8156B-Y | 800×1500×600mm | ±(2.7+L/250)μm | LM系列 | PH10T/TP20 |
| CMM-LM8156C-Y | 800×1500×600mm | ±(2.2+L/250)μm | LM系列 | PH10M/SP25M |
| CMM-LE564A-Y | 500×600×400mm | ±(1.9+L/330)μm | LE系列 | MH20i/TP20 |
| CMM-LE564B-Y | 500×600×400mm | ±(1.9+L/330)μm | LE系列 | PH10T/TP20 |
| CMM-LE686A-Y | 600×800×600mm | ±(2.0+L/330)μm | LE系列 | MH20i/TP20 |
| CMM-LE686B-Y | 600×800×600mm | ±(2.0+L/330)μm | LE系列 | PH10T/TP20 |
| CMM-LE686C-Y | 600×800×600mm | ±(1.6+L/330)μm | LE系列 | PH10M/SP25M |
| CMM-LE8106A-Y | 800×1000×600mm | ±(2.1+L/330)μm | LE系列 | MH20i/TP20 |
| CMM-LE8106B-Y | 800×1000×600mm | ±(2.1+L/330)μm | LE系列 | PH10T/TP20 |
| CMM-LE8106C-Y | 800×1000×600mm | ±(1.7+L/330)μm | LE系列 | PH10M/SP25M |
| CMM-LE8126A-Y | 800×1200×600mm | ±(2.1+L/330)μm | LE系列 | MH20i/TP20 |
| CMM-LE8126B-Y | 800×1200×600mm | ±(2.1+L/330)μm | LE系列 | PH10T/TP20 |
| CMM-LE8126C-Y | 800×1200×600mm | ±(1.7+L/330)μm | LE系列 | PH10M/SP25M |
| CMM-LE8156A-Y | 800×1500×600mm | ±(2.1+L/330)μm | LE系列 | MH20i/TP20 |
| CMM-LE8156B-Y | 800×1500×600mm | ±(2.1+L/330)μm | LE系列 | PH10T/TP20 |
| CMM-LE8156C-Y | 800×1500×600mm | ±(1.7+L/330)μm | LE系列 | PH10M/SP25M |
